Hoogte 2.00mm de Terminalstin van de Draadschakelaar - het Geplateerde Brons van 3A AC/van gelijkstroom Phoshor

Hoogte 2.00mm de Terminalstin van de Draadschakelaar - het Geplateerde Brons van 3A AC/van gelijkstroom Phoshor

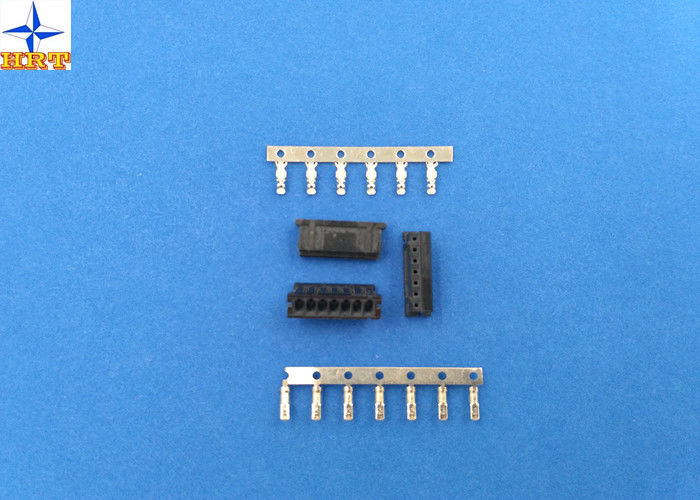

    • Pitch 2.00mm Wire Connector Terminals Tin - Plated 3A AC / DC Phoshor Bronze
    • Pitch 2.00mm Wire Connector Terminals Tin - Plated 3A AC / DC Phoshor Bronze
    • Pitch 2.00mm Wire Connector Terminals Tin - Plated 3A AC / DC Phoshor Bronze
  • Pitch 2.00mm Wire Connector Terminals Tin - Plated 3A AC / DC Phoshor Bronze

    Productdetails:

    Plaats van herkomst: China
    Merknaam: HRT
    Certificering: ISO9001/ ISO14001/UL/RoHS/REACH
    Modelnummer: A2005

    Betalen & Verzenden Algemene voorwaarden:

    Min. bestelaantal: 5000 PC 's
    Prijs: Negotiated
    Verpakking Details: document het dienblad met uit kartonneert
    Levertijd: 5 tot 8 werkdagen na gecontroleerde betaling
    Betalingscondities: TT, Western Union, Paypal, L/C
    Levering vermogen: 1000 PCs per dag
    Contact nu
    Gedetailleerde productomschrijving
    Naam van het product: A2005-t Terminal Toonhoogte: 2.00mm
    draadwaaier: AWG#22-#28 Materiaal: Phoshporbrons
    Isolatie O.D,: 1.45mm (Maximum) Brandbeveiligingclassificatie: UL 94V-0
    Afwerking: tin-geplateerd gebruikt in: A2005 reekshuisvesting
    Hoog licht:

    Golfplaat Eindschakelaar

    ,

    De Terminal van de schakelaargolfplaat



    Hoogte 2.00mm draad om tin-Geplateerde het brons van de schakelaarsfosfoor in te schepen



    Beschrijving:



    1. De terminals worden gestempeld door tin-Geplateerd Messing, e-Stempelend vóór tin-Geplateerd, wij die c2005-TPe roepen, is de Minimumverpakkingshoeveelheid 4,000pcs/Reel. De dagelijkse productiecapaciteit is 200 tot 300 KPCS.

    2. De draadwaaier van terminals: AWG #22--#28 en AWG#14#20, (Maximum) isolatie OD is1.45mm.



    Het opdracht geven van tot Information& specificatons



    artikelnummer.

    Draadwaaier  Isolatie O.D, Materiaal  Eindig  qty/spoel
    A2005-TPE AWG#22-#28 1.45mm (Maximum) phoshorbrons Geplateerd tin -  10,000Pcs




    Het testen van Rapport

    Gelieve te controleren vriendelijk de dossiers in bijlage.



    1. Werkingsgebied

    Deze specificatie voldoet de eisen ten aanzien van productprestaties van 2.00mm in te schepen hoogtedraad

    schakelaarsreeks.





    2. Bouw, Afmetingen, Materiaal & Plateren

    Zie de tekeningen in bijlage



    3. Classificaties & Toepasselijke Draden



    Punt Norm
    Nominale spanning (Max.) 250V AC/DC Isolatie O.D. 1.45mm (Max.)
    Geschatte Huidige (Max.) en Toepasselijke Draden AWG#22 3.0A AC/DC
    AWG#24 2.0A AC/DC
    AWG#26 1.5A AC/DC
    AWG#28 1.0A AC/DC
    Omgevingstemperatuurwaaier -25℃ ~ +85℃*

    *: Met inbegrip van eindtemperatuurstijging



    4. Elektroprestaties



    Testbeschrijving Procedure Vereiste
    4-1



    Contactweerstand



    Partnerschakelaars, maatregel door droge kring, 20mV-max., 10mA. (Gebaseerd op JIS C5402 5,4) 30mΩ (Max.)
    4-2 Isolatieweerstand De partnerschakelaars, passen 500V gelijkstroom tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.2/mil-std-202 Methode 302 Cond. B) (Min.) 1000MΩ
    4-3 Diëlektrisch Weerstaand Voltage De partnerschakelaars, passen 650V AC (rms) 1 minuut tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.1/mil-std-202 Methode 301) Geen Analyse.
    4-4 Contactweerstand op Geplooid Gedeelte Plooi de toepasselijke draad op de terminal, maatregel door droge kring, 20mV (Max.). , 10mA. 5mΩ (Max.)



    5. Mechanische Prestaties



    Testbeschrijving Procedure Vereiste
    5-1 Actuator Toevoeging & Terugtrekkingskracht Het tussenvoegsel en trekt schakelaars naar rato van snelheidsterug 25±3mm/minuut. Verwijs naar paragraaf 7-2
    5-2 Het plooien trekt Kracht terug Bevestig de geplooide terminal, pas as toe terugtrekken kracht op de draad bij de snelheidsrat van 25±3mm/minuut. (Gebaseerd op JIS C5402 6,8) AWG#22 5.0kgf (Min)
    AWG#24 3.0kgf (Min)
    AWG#26 2.0kgf (Min)
    AWG#28 1.0kgf (Min)
    5-3 Eindtoevoegingskracht. Neem de geplooide terminal in de huisvesting op. 1.50kgf (Max.)
    5-4 Terminal/de Kracht van het Huisvestingsbehoud. Pas as toe terugtrekken kracht naar rato van snelheids25±3mm/minuut op de terminal die in de huisvesting wordt geassembleerd. (Min.) 1.50kgf
    5-5 Speld Behoudkracht Pas asduwkracht naar rato van snelheidstoe 25±3mm/minuut (Min.) 1.00kgf
    5-7 Duurzaamheid Wanneer herhaaldelijk gekoppeld tot 30 cycli door het tarief van cyclus 10 per minuut. Contactweerstand 40mΩ (Max.)
    5-8 Trilling

    Omvang: 1.5mm pp

    Bereiktijd: 10-55-10 Herz in 1 minieme Duur: 2 uren in elke X.Y.Z schaft af.

    (Gebaseerd op mil-std-202 Methode 201A)

    Verschijning Geen Schade.

    Contactweerstand 40mΩ (Max.)

    Discontinuïteit 1 μsec. (Max.)

    5-9 Fysieke Schok 490m/s ² {50G}, 3 slagen in elke X.Y.Z schaft af. (Gebaseerd op JIS c0041/mil-std-202 Methode 213B Cond. A)





    6. Milieuprestaties en anderen



    Testbeschrijving Procedure Vereiste
    6-1 Temperatuurstijging Het dragen schatte huidige lading. (Gebaseerd op UL 498) 30℃ (Max.)
    6-2 Hittebestendigheid 85±2℃, 96 uren (die op JIS c0021/mil-std-202 Methode 108A Cond worden gebaseerd. A)

    Verschijning Geen Schade.

    Contactweerstand 40mΩ (Max.)

    6-3 Koude Weerstand -25±3℃, 96 uren (die op JIS C0020 worden gebaseerd)
    6-4 Vochtigheid

    Temperatuur: 40±2℃

    Relatieve Vochtigheid: 90~95%

    Duur: 96 uren

    (Gebaseerd op JIS c0022/mil-std-202 Methode 103B Cond. B)

    Verschijning Geen Schade.

    Contactweerstand 40mΩ (Max.)

    (Min.) isolatieweerstand 100MΩ

    Het diëlektrische Weerstaande Voltage moet 4-3 ontmoeten

    6-5 Temperatuur het Cirkelen

    5 cycli van:

    a) -55℃ 30 minuten

    b) +85℃ 30 minuten

    (Gebaseerd op JIS C0025)

    Verschijning Geen Schade.

    Contactweerstand 40mΩ (Max.)

    6-6 Zoute Nevel Tin-geplateerd 12 uren/Vergulde 24 urenblootstelling aan een zoute nevel van de 5±1% oplossing bij 35±2℃. (Gebaseerd op JIS c0023/mil-std-202 Methode 101D Cond. B)
    6-7 SO2 Gas

    24 urenblootstelling aan 50±5ppm.

    SO2 gas bij 40±2℃.

    6-8 NH3 Gas 40 minuten blootstelling aan NH3 gas dat van 28%-Ammoniakoplossing verdampt.
    6-9 Solderability

    Het solderen Tijd: 5±0.5 seconde.

    Soldeerseltemperatuur: 245±5℃

    Het soldeersel dat 95% van ondergedompeld gebied nat maakt moet geen leegten tonen, gaten spelden
    6-10

    Weerstand tegen het Solderen Hitte

    (ONDERDOMPELING)

    De methode van de soldeerselpot

    Het solderen tijd: 10±0.5 seconde.

    Soldeerseltemperatuur: 260±5℃

    De methode van het soldeerselijzer

    Het solderen Tijd: 5±0.5 seconde.

    Soldeerseltemperatuur: 370℃ ~ 400℃

    Verschijning Geen Schade.
    6-11 Weerstand tegen het Solderen Hitte (SMT)

    Wanneer het reflowing

    Verwijs naar paragraaf 8

    Soldeer ijzermethode

    Het solderen Tijd: 5±0.5 seconde.

    Soldeerseltemperatuur: 370℃ ~ 400℃

    Verschijning Geen Schade.



    7. Golfplaatspecificaties & Actuator Toevoeging/Terugtrekkingskracht

    [Eenheid: kgf]

    Kringen Bij Aanvankelijk Kringen Bij Aanvankelijk
    Toevoeging (Max.) (Min.) terugtrekking Toevoeging (Max.) (Min.) terugtrekking
    02 1.50 0,30 09 6.00 1.40
    03 2.50 0,60 10 6.50 1.60
    04 3.50 0,80 11 7.00 1.60
    05 4.00 1.00 12 7.50 1.80
    06 4.50 1.20 13 8.00 2.00
    07 5.00 1.20 14 9.00 2.00
    08 5.50 1.40 15 10.00 2.50
