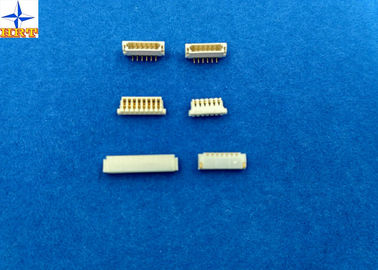

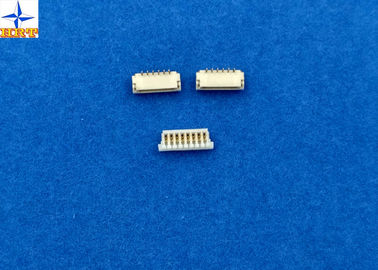

0.8mm de Huisvesting van de de Verplaatsingsschakelaar van de Hoogteisolatie met LCP Materiële A0800
1, Gedetailleerde specificatie:
1. Basisinformatie:
- Kleur: lichtgeel
- Rij Nr.: kies uit
- Kringen: 2pin aan 22pin
- Geplateerd: Verguld
- Isolatie O.D.: 0.39mm
- Aangepaste delen: A0800 reekswafeltje
- Huisvestingsmateriaal: LCP (vrij Halogeen); standaardpa46
- Contactenmateriaal: fosfoorbrons/tin-geplateerd
- Opzettend Type: De oppervlakte zet op
2. Elektrokenmerk:
- Huidige Classificatie: 0.5A AC, GELIJKSTROOM (AWG#30); 0.2A AC, GELIJKSTROOM (AWG#36)
- Voltageclassificatie: 30V AC, gelijkstroom
- Contactweerstand: 20mΩ maximum
- Isolatieweerstand: 100mΩ
- Het weerstaan van Voltage: 200V AC/minute
3. Mechanisch kenmerk:
- Temperatuurwaaier: - 25°C ~+85°C
Andere gedetailleerde gegevens te controleren gelieve de onderstaande beelden.
2, Verwante techniek die en het testen rapport trekken
Het beeld in bijlage is onze standaardtechniektekening en het rapport voor uw verwijzing, zal het u aan helpen
ken onze producteigenschap, dan kunt u de juiste modellen kiezen.
|
3. Classificaties & Toepasselijke Draden
| Punt |
Norm |
| Nominale spanning (Max.) |
30V AC/DC |
Isolatie O.D. 0.38mm (Max.) |
| Geschatte Huidige (Max.) en Toepasselijke Draden |
AWG#32 0.5A AC/DC |
| Omgevingstemperatuurwaaier |
-25℃ ~ +85℃ |
*: Met inbegrip van eindtemperatuurstijging
4. Elektroprestaties
| Testbeschrijving |
Procedure |
Vereiste |
| 4-1 |
Contactweerstand
|
Partnerschakelaars, maatregel door droge kring, 20mV-max., 10mA. (Gebaseerd op JIS C5402 5,4) |
20mΩ (Max.) |
| 4-2 |
Isolatieweerstand |
De partnerschakelaars, passen 500V gelijkstroom tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.2/mil-std-202 Methode 302 Cond. B) |
(Min.) 100MΩ |
| 4-3 |
Diëlektrisch Weerstaand Voltage |
De partnerschakelaars, passen 200V AC (rms) 1 minuut tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.1/mil-std-202 Methode 301) |
Geen Analyse. |
| 4-4 |
Contactweerstand op Geplooid Gedeelte |
Plooi de toepasselijke draad op de terminal, maatregel door droge kring, 20mV (Max.). , 10mA. |
5mΩ (Max.) |
5. Mechanische Prestaties
| Testbeschrijving |
Procedure |
Vereiste |
| 5-1 |
Actuator Toevoeging & Terugtrekkingskracht |
Het tussenvoegsel en trekt schakelaars naar rato van snelheidsterug 25±3mm/minuut. |
Verwijs naar paragraaf 7 |
| 5-2 |
De draad trekt Kracht terug |
Het trekken van lading zal op een correct geëindigde draad in parallelle en loodrechte richtingen worden toegepast. De lading om de draad te trekken uit de contactdoos of de draad te breken zal worden gemeten. |
Parallelle richting |
Loodrechte richting |
| 0,30 (Min.) kgf |
0,15 (Min.) kgf |
| 5-3 |
Terminal/de Kracht van het Huisvestingsbehoud. |
Pas as toe terugtrekken kracht naar rato van snelheids25±3mm/minuut op de terminal die in de huisvesting wordt geassembleerd. |
(Min.) 0.25kgf |
| 5-4 |
Speld Behoudkracht |
Pas asduwkracht naar rato van snelheidstoe 25±3mm/minuut |
(Min.) 0.25kgf |
| 5-5 |
Duurzaamheid |
Wanneer herhaaldelijk gekoppeld tot 50 cycli door het tarief van cyclus 10 per minuut. |
Contactweerstand 40mΩ (Max.) |
| 5-6 |
Trilling |
Omvang: 1.5mm pp
Bereiktijd: 10-55-10 Herz in 1 minieme Duur: 2 uren in elke X.Y.Z schaft af.
(Gebaseerd op mil-std-202 Methode 201A)
|
Verschijning Geen Schade.
Contactweerstand 40mΩ (Max.)
Discontinuïteit 1 μsec. (Max.)
|
| 5-7 |
Fysieke Schok |
490m/s ² {50G}, 3 slagen in elke X.Y.Z schaft af. (Gebaseerd op JIS c0041/mil-std-202 Methode 213B Cond. A) |
|
|
6. Milieuprestaties en anderen
| Testbeschrijving |
Procedure |
Vereiste |
| 6-1 |
Temperatuurstijging |
Het dragen schatte huidige lading. (Gebaseerd op UL 498) |
30℃ (Max.) |
| 6-2 |
Hittebestendigheid |
85±2℃, 96 uren (die op JIS c0021/mil-std-202 Methode 108A Cond worden gebaseerd. A) |
Verschijning Geen Schade.
Contactweerstand 40mΩ (Max.)
|
| 6-3 |
Koude Weerstand |
-25±3℃, 96 uren (die op JIS C0020 worden gebaseerd) |
| 6-4 |
Vochtigheid |
Temperatuur: 40±2℃
Relatieve Vochtigheid: 90~95%
Duur: 96 uren
(Gebaseerd op JIS c0022/mil-std-202 Methode 103B Cond. B)
|
Verschijning Geen Schade.
Contactweerstand 40mΩ (Max.)
(Min.) isolatieweerstand 10MΩ
Het diëlektrische Weerstaande Voltage moet 4-3 ontmoeten
|
| 6-5 |
Temperatuur het Cirkelen |
5 cycli van:
a) -55℃ 30 minuten
b) +85℃ 30 minuten
(Gebaseerd op JIS C0025)
|
Verschijning Geen Schade.
Contactweerstand 40mΩ (Max.)
|
| 6-6 |
Zoute Nevel |
Tin-geplateerd 12 uren/Vergulde 24 urenblootstelling aan een zoute nevel van de 5±1% oplossing bij 35±2℃. (Gebaseerd op JIS c0023/mil-std-202 Methode 101C Cond. B) |
| 6-7 |
SO2 Gas |
24 urenblootstelling aan 50±5ppm.
SO2 gas bij 40±2℃.
|
| 6-8 |
NH3 Gas |
40 minuten blootstelling aan NH3 gas die van 28%-Ammoniakoplossing verdampen. |
| 6-9 |
Solderability |
Het solderen Tijd: 5±0.5 seconde.
Soldeerseltemperatuur: 245±5℃
|
Het soldeersel die 95% van ondergedompeld gebied nat maken moet geen leegten tonen, gaten spelden |
| 6-10 |
Weerstand tegen het Solderen Hitte |
Wanneer het reflowing
Verwijs naar paragraaf 8
Soldeer ijzermethode
Het solderen Tijd: 5±0.5 seconde.
Soldeerseltemperatuur: 370℃ ~ 400℃
|
Verschijning Geen Schade. |
7. Actuator Toevoeging/Terugtrekkingskracht
[Eenheid: kgf]
| Kringen |
Bij Aanvankelijk |
Kringen |
Bij Aanvankelijk |
| Toevoeging (Max.) |
(Min.) terugtrekking |
Toevoeging (Max.) |
(Min.) terugtrekking |
| 02 |
0,50 |
0,10 |
14 |
1.70 |
0,34 |
| 04 |
0,70 |
0,14 |
15 |
1.80 |
0,36 |
| 08 |
1.10 |
0,22 |
16 |
1.90 |
0,38 |
| 10 |
1.30 |
0,26 |
17 |
2.00 |
0,40 |
| 12 |
1.50 |
0,30 |
20 |
2.30 |
0,46 |
|
