| Plaats van herkomst: | China |
| Merknaam: | HRT |
| Certificering: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Modelnummer: | A1501 |
| Min. bestelaantal: | 5000 PC 's |
|---|---|
| Prijs: | Negotiated |
| Verpakking Details: | document het dienblad met uit kartonneert |
| Levertijd: | 5 tot 8 werkdagen na gecontroleerde betaling |
| Betalingscondities: | TT, Western Union, Paypal, L/C |
| Levering vermogen: | 1000 PCs per dag |
| Naam van het product: | A1501-TPE | Toonhoogte: | 1.50mm |
|---|---|---|---|
| Afwerking: | tin-geplateerd | Materiaal: | TER: Fosfoor Bronzne |
| Isolatie O.D,: | 1.15mm (Maximum) | Brandbeveiligingclassificatie: | UL 94V-0 |
| gebruikt in: | A1501 reekshuisvesting | Draadwaaier: | AWG#22--#28 |
| Markeren: | de schakelaars van de golfplaatdraad,De Terminal van de schakelaargolfplaat |
||
Beschrijving:

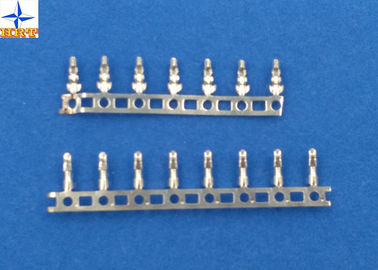

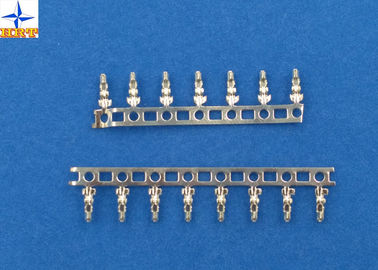

1. A1501 serie Terminals worden afgestempeld door Phosphor Bronze, E-Stamping beforeTin-plated, Tin-plated we bellen A1501-TPE, Minimum verpakking hoeveelheid is 20.000 / Reel. De dagelijkse productiecapaciteit is 300 tot 400 KPCS.
draad range 2. Terminals': AWG # 22 - # 28insulation OD is0.90mm (Max).
3. A1501 series terminal gebruikt in een behuizing 1501series
Actuator Insertion / Intrekking Force:
| Test Beschrijving | Procedure | eis |
Weerstand van het contact | Mate connectoren, meten droge schakeling 20mV max., 10mA. (Op basis van JIS C5402 5.4) | 20mΩ (Max.) |
| Weerstand van de isolatie | Mate connectors, een pply 5 00V DC tussen aangrenzende terminal of gemalen. (Op basis van JIS C5402 5,2 / MIL-STD-202 Method 302 Cond. B) | 1 0 0 0MΩ (min.) |
| Diëlektrische Bestand tegen Voltage | Mate connectoren toepassing 800V AC (rms) gedurende 1 minuut tussen aangrenzende terminal of gemalen. (Op basis van JIS C5402 5.1 / MIL-STD-202 Method 301)) | Geen Breakdown. |
| Weerstand van het contact op Crimped Portion | Krimp de betreffende draad naar de terminal te meten door droge schakeling 20mV (max.)., 10mA. | 5mΩ (Max.) |
Elektrisch:
| nominale stroom | Maximum 3A AC / DC |
| voltage gewaardeerd | 350V AC / DC |
| weerstaan voltage | 500V AC / minuut |
| isolatieweerstand | 1000MΩ min |
| Contact weerstand | 20MΩ max |
| bedrijfstemperatuur | -25 - 85 ° C |
Tekening:
Kwaliteit:
'S werelds Xinpei Plastic & metaal elektronische Co, Ltd.to bieden klanten met een hoog rendement dienst verantwoordelijkheid te streven naar vooruitgang, de endess achtervolging
Behalve de beplating, van ontwerp tooling, stempelen, spuitgieten, assembleren, testen, verpakking .Alle
stap doen door onszelf. Zo kunnen we de kwaliteit te controleren.
1. gefabriceerd onder streng toezicht.
2. ISO 9001: 2008
3. UL-certificering
4. Reach Cetitifaction
5. RoHS compliance
6. OEM voor PULSE
7. actief milieubeleid
8. Elke module getest 3times (niet alleen batch getest)
