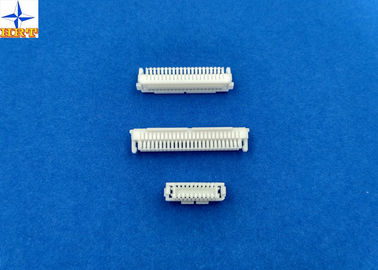

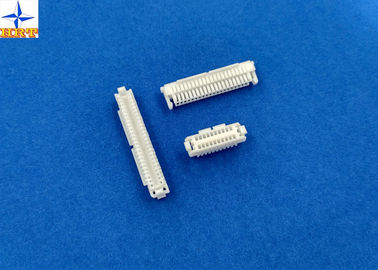

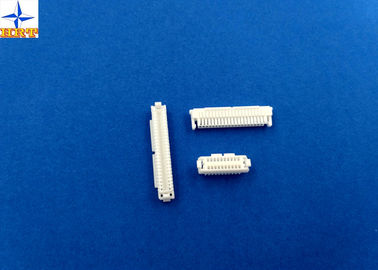

| Plaats van herkomst: | Dongguan, China (vasteland) |
| Merknaam: | HRT |
| Certificering: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Modelnummer: | A1002HA-2XNP |
| Min. bestelaantal: | 5000 PC 's |
|---|---|
| Prijs: | negotiated |
| Verpakking Details: | Spoel, Buis (Pijp), Band, Zak of zonodig. |
| Levertijd: | 5 tot 8 werkdagen na gecontroleerde betaling |
| Betalingscondities: | TT, Western Union, Paypal, L/C |
| Levering vermogen: | 28 miljoen PCs per maand |
| Categorie: | Draadhuisvesting | Geschikte terminal: | A1002T |
|---|---|---|---|
| Materiaal: | Nylon66 UL94V-0 | Draadwaaier: | AWG26# aan 28# |
| Geslacht: | Wijfje | Kring: | 20 of 30 of 40 of 50 posities |
| Markeren: | De gedrukte Schakelaars van de Kringsraad,PCB-In te schepen Schakelaarsdraad,Nylon66 de Schakelaars van de Golfplaatstijl |
||
1, de specificatiedetails van het Product
| Basisgrootteinformatie | |||
| Kleur | Wit | ||
| Hoogte | 1.0mm | ||
| Huisvestingsmateriaal | Nylon66 UL94V-0 | ||
| Toepassing | signaal, in te schepen draad | ||
| De Diameter van de draadisolatie | 0.80mm max. | ||
| Eindmaterialen | Het tin-geplateerde messingsmateriaal, eindigt | ||
| Eindpakket | 15K PCs/spoel | ||
| Geschikte Terminal | A1002-t | ||
| Eindverwerkingsprocédé | E-stempelt vóór tin-geplateerd of gouden-plotseling | ||
| Elektrische eigenschappen | |||
| Huidige Classificatie | 1A AC, gelijkstroom | ||
| Voltageclassificatie | 50V AC, gelijkstroom | ||
| Contactweerstand | 30mΩ maximum | ||
| Isolatieweerstand | 100mΩ min | ||
| Het weerstaan van Voltage | 500V AC/minute | ||
| Mechanische eigenschappen | |||
| Temperatuurwaaier | -25℃ aan 85 ℃ | ||
| Eindtoevoegingskracht | 0.50kgf (Max.) | ||
| Terminal/de Kracht van het Huisvestingsbehoud | (Min.) 0.50kgf | ||
| Pin Retention Force | (Min.) 0.50kgf | ||
| Andere informatie tevreden controleert vriendelijk het volgende beeld. | |||
2, Inleiding voor deze reeksproducten
Gelieve te merken vriendelijk op dat het A1002-reeksproduct, als u dit product als reeks kunt kopen, de prijs zeer reasonale en gunstig zal zijn.
1, Terminals: A1002T (tin-geplateerde flits of gouden-flits)
2, Huisvestend: A1002h-NP & A1002HA-2XNP & de nieuwe versie van A1002HA-2XNP
3, Relevant techniektekening en testrapport
De volgende gehechtheid is gedetailleerd productdossier voor uw verwijzing, zal het aan u nuttig zijn.
Afmetingstekening
Testend rapport
3. Classificaties & Toepasselijke Draden
| Punt | Norm | ||
| Nominale spanning (Max.) | 50V AC/DC | Isolatie O.D. 0.80mm (Max.) | |
| Geschatte Huidige (Max.) en Toepasselijke Draden | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.5A AC/DC | ||
| Omgevingstemperatuurwaaier | -25℃ ~ +85℃* | ||
*: Met inbegrip van eindtemperatuurstijging
4. Elektroprestaties
| Testbeschrijving | Procedure | Vereiste | |
| 4-1 |
Contactweerstand
|
Partnerschakelaars, maatregel door droge kring, 20mV-max., 10mA. (Gebaseerd op JIS C5402 5,4) | 20mΩ (Max.) |
| 4-2 | Isolatieweerstand | De partnerschakelaars, passen 500V gelijkstroom tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.2/mil-std-202 Methode 302 Cond. B) | (Min.) 100MΩ |
| 4-3 | Diëlektrisch Weerstaand Voltage | De partnerschakelaars, passen 250V AC (rms) 1 minuut tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.1/mil-std-202 Methode 301) | Geen Analyse. |
| 4-4 | Contactweerstand op Geplooid Gedeelte | Plooi de toepasselijke draad op de terminal, maatregel door droge kring, 20mV (Max.). , 10mA. | 5mΩ (Max.) |
5. Mechanische Prestaties
| Testbeschrijving | Procedure | Vereiste | ||
| 5-1 | Actuator Toevoeging & Terugtrekkingskracht | Het tussenvoegsel en trekt schakelaars naar rato van snelheidsterug 25±3mm/minuut. | Verwijs naar paragraaf 7 | |
| 5-2 | Het plooien trekt Kracht terug | Bevestig de geplooide terminal, pas as toe terugtrekken kracht op de draad bij de snelheidsrat van 25±3mm/minuut. (Gebaseerd op JIS C5402 6,8) | AWG#28 | 1.0kgf (Min) |
| AWG#30 | 0.8kgf (Min) | |||
| AWG#32 | 0.5kgf (Min) | |||
| 5-3 | Eindtoevoegingskracht. | Neem de geplooide terminal in de huisvesting op. | 0.50kgf (Max.) | |
| 5-4 | Terminal/de Kracht van het Huisvestingsbehoud. | Pas as toe terugtrekken kracht naar rato van snelheids25±3mm/minuut op de terminal in de huisvesting wordt geassembleerd die. | (Min.) 0.50kgf | |
| 5-5 | Pin Retention Force | Pas asduwkracht naar rato van snelheidstoe 25±3mm/minuut | (Min.) 0.50kgf | |
| 5-6 | Duurzaamheid | Wanneer herhaaldelijk gekoppeld tot 50 cycli door het tarief van cyclus 10 per minuut. | Contactweerstand 40mΩ (Max.) | |
| 5-7 | Trilling |
Omvang: 1.5mm pp Bereiktijd: 10-55-10 Herz in 1 minieme Duur: 2 uren in elke X.Y.Z schaft af. (Gebaseerd op mil-std-202 Methode 201A) |
Verschijning Geen Schade. Contactweerstand 40mΩ (Max.) Discontinuïteit 1 μsec. (Max.) |
|
| 5-8 | Fysieke Schok | 490m/s ² {50G}, 3 slagen in elke X.Y.Z schaft af. (Gebaseerd op JIS c0041/mil-std-202 Methode 213B Cond. A) | ||
4, Onze productfamilie tonen
Gelieve vriendelijk te kijken het volgende beeld, kunt u ons assortiment door een gemakkelijke manier kennen. Ons hoofdproduct is draadhuisvesting, draad om connectoor, draad aan draad schakelaar, raad-in schakelaars, FPC/FFC-schakelaars en meer in te schepen. Wij kunnen ook gebrekkig tarief in een lage waarde controleren, zodat worden onze delen goedgekeurd door famouse en internationaal bedrijf zoals TPV, LeTV, Emerson, Amphenol-Bedrijf, Skyworth, LuXshare, BYD enz. En de alle producten zijn gediplomeerd door BEREIK, UL, RoHS. om evironment te beschermen, zijn sommige delen vrij halogeen.
