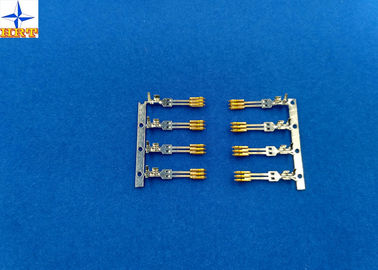

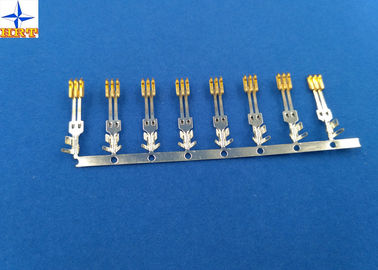

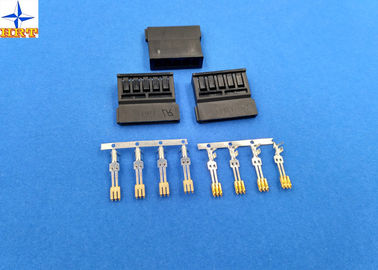

Ptich 1.27mm Terminals van de Draadschakelaar, SATA-golfplaatterminals met het Materiaal van Fosfoorbronzne

China Ptich 1.27mm Terminals van de Draadschakelaar, SATA-golfplaatterminals met het Materiaal van Fosfoorbronzne leverancier
Ptich 1.27mm Terminals van de Draadschakelaar, SATA-golfplaatterminals met het Materiaal van Fosfoorbronzne leverancier Ptich 1.27mm Terminals van de Draadschakelaar, SATA-golfplaatterminals met het Materiaal van Fosfoorbronzne leverancier Ptich 1.27mm Terminals van de Draadschakelaar, SATA-golfplaatterminals met het Materiaal van Fosfoorbronzne leverancier

Grote Afbeelding :  Ptich 1.27mm Terminals van de Draadschakelaar, SATA-golfplaatterminals met het Materiaal van Fosfoorbronzne

Productdetails:

Plaats van herkomst: Dongguan, China (vasteland)
Merknaam: HRT
Certificering: ISO9001/ ISO14001/UL/RoHS/REACH
Modelnummer: A3800-t

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 75K PCs
Prijs: Negotiated
Verpakking Details: document het dienblad met uit kartonneert
Levertijd: 5 tot 8 werkdagen na gecontroleerde betaling
Betalingscondities: TT, Western Union, Paypal, L/C
Levering vermogen: 100 miljoen PCs per maand
Gedetailleerde productomschrijving
Toonhoogte: 1.27mm Draadwaaier: AWG#18 - #22
Materiaal: Fosfoor Bronzne Afwerking: -Verguld
Type connector: de Terminal van draadconnnector Isolatie O.D: 2.10mm (Maximum)
Hoog licht:

Golfplaat Eindschakelaar

,

de schakelaars van de golfplaatdraad

Ptich 1.27mm Terminals a3800-t van de Draadschakelaar met het Materiaal van Fosfoorbronzne



1, de specificatie van het product met inbegrip van basisgrootteinformatie, elektrische en mechanische eigenschappen.



Basisgrootteinformatie
De Stijl van de beëindigingsinterface golfplaat of compressie
Verwerkingsprocédés E-stempelt vóór verguld
Isolatie O.D. 2.10mm (Maximum)
Artikelnummer. A3800-G3PE of A3800G5PE
Toepassing signaal

Elektrische eigenschappen
Huidige Classificatie 1.5A AC, gelijkstroom
Voltageclassificatie 15V AC, gelijkstroom
Contactweerstand 20mΩ maximum
Isolatieweerstand 1000mΩ min
Het weerstaan van Voltage 500V AC/minute

Mechanische eigenschappen
Temperatuurwaaier -25℃ aan 85 ℃
Andere informatie tevreden controleert vriendelijk het volgende beeld.






2, Verwant tekening en rapport



De volgende beelden zijn techniek het trekken en het testen rapport voor uw verwijzing, wens kunnen deze u helpen om de ideale en juiste delen van ons te kopen. Dank u!

Ptich 1.27mm Terminals van de Draadschakelaar, SATA-golfplaatterminals met het Materiaal van Fosfoorbronzne



1. Werkingsgebied

Deze specificatie voldoet de eisen ten aanzien van productprestaties van SATA 1.27mm reeks van hoogte pothook schakelaars.





2. Bouw, Afmetingen, Materiaal & Plateren

Zie de tekeningen in bijlage





3. Classificaties & Toepasselijke Draden



Punt Norm
Nominale spanning (Max.) 15V AC/DC Isolatie O.D. 2.10mm (Max.)
Geschatte Huidige (Max.) en Toepasselijke Draden AWG#18 1.5A AC/DC
AWG#20 1.5A AC/DC
AWG#22 1.5A AC/DC
Omgevingstemperatuurwaaier -25℃ ~ +85℃*

*: Met inbegrip van eindtemperatuurstijging





4. Elektroprestaties



Testbeschrijving Procedure Vereiste
4-1



Contactweerstand



Partnerschakelaars, maatregel door droge kring, 20mV-Max., 10mA. (Gebaseerd op JIS C5402 5,4) 20mΩ (Max.)
4-2 Isolatieweerstand De partnerschakelaars, passen 500V gelijkstroom tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.2/mil-std-202 Methode 302 Cond. B) (Min.) 1000MΩ
4-3 Diëlektrisch Weerstaand Voltage De partnerschakelaars, passen 500V AC (rms) 1 minuut tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.1/mil-std-202 Methode 301) Geen Analyse.
4-4 Contactweerstand op Geplooid Gedeelte Plooi de toepasselijke draad op de terminal, maatregel door droge kring, 20mV (Max.). , 10mA. 10mΩ (Max.)





5. Mechanische Prestaties



Testbeschrijving Procedure Vereiste
5-1 Actuator Toevoeging & Terugtrekkingskracht Het tussenvoegsel en trekt actuator naar rato van snelheidsterug 25±3mm/minuut. Verwijs naar paragraaf 7
5-2 Het plooien trekt Kracht terug Bevestig de geplooide terminal, pas as toe terugtrekken kracht op de draad bij de snelheidsrat van 25±3mm/minuut. (Gebaseerd op JIS C5402 6,8) AWG#18 6.0 (Min.) kgf
AWG#20 5.0 (Min.) kgf
AWG#22 4.0 (Min.) kgf
5-3 Eindtoevoegingskracht. Neem de geplooide terminal in de huisvesting op. 0,80 kgf (Max.)
5-4 Terminal/de Kracht van het Huisvestingsbehoud. Pas as toe terugtrekken kracht naar rato van snelheids25±3mm/minuut op de terminal die in de huisvesting wordt geassembleerd. 3.00 (Min.) kgf
5-5 Duurzaamheid Wanneer herhaaldelijk gekoppeld tot 50 cycli door het tarief van cyclus 10 per minuut. Contactweerstand 40mΩ (Max.)
5-6 Trilling

Omvang: 1.5mm pp

Bereiktijd: 10-55-10 Herz in 1 minieme Duur: 2 uren in elke X.Y.Z schaft af.

(Gebaseerd op mil-std-202 Methode 201A)

Verschijning Geen Schade.

Contactweerstand 40mΩ (Max.)

Discontinuïteit 1 μsec. (Max.)

5-7 Fysieke Schok 490m/s ² {50G}, 3 slagen in elke X.Y.Z schaft af. (Gebaseerd op JIS c0041/mil-std-202 Methode 213B Cond. A)





6. Milieuprestaties en anderen



Testbeschrijving Procedure Vereiste
6-1 Temperatuurstijging Het dragen schatte huidige lading. (Gebaseerd op UL 498) 30℃ (Max.)
6-2 Hittebestendigheid 85±2℃, 96 uren (die op JIS c0021/mil-std-202 Methode 108A Cond worden gebaseerd. A)

Verschijning Geen Schade.

Contactweerstand 40mΩ (Max.)

6-3 Koude Weerstand -25±3℃, 96 uren (die op JIS C0020 worden gebaseerd)
6-4 Vochtigheid

Temperatuur: 40±2℃

Relatieve Vochtigheid: 90~95%

Duur: 96 uren

(Gebaseerd op JIS c0022/mil-std-202 Methode 103B Cond. B)

Verschijning Geen Schade.

Contactweerstand 40mΩ (Max.)

(Min.) isolatieweerstand 100MΩ

Het diëlektrische Weerstaande Voltage moet 4-3 ontmoeten

6-5 Temperatuur het Cirkelen

5 cycli van:

a) -55℃ 30 minuten

b) +85℃ 30 minuten

(Gebaseerd op JIS C0025)

Verschijning Geen Schade.

Contactweerstand 40mΩ (Max.)

6-6 Zoute Nevel Tin-geplateerd 12 uren/Vergulde 24 urenblootstelling aan een zoute nevel van de 5±1% oplossing bij 35±2℃. (Gebaseerd op JIS c0023/mil-std-202 Methode 101D Cond. B)
6-7 Soldeersel-capaciteit

Het solderen Tijd: 5±0.5 seconde.

Soldeerseltemperatuur: 245±5℃

Het soldeersel die 95% van ondergedompeld gebied nat maken moet geen leegten tonen, gaten spelden
6-8 Weerstand tegen het Solderen Hitte

De methode van de soldeerselpot

Het solderen tijd: 10±0.5 seconde.

Soldeerseltemperatuur: 260±5℃

De methode van het soldeerselijzer

Het solderen Tijd: 5±0.5 seconde.

Soldeerseltemperatuur: 370℃ ~ 400℃

Verschijning Geen Schade.



7. Actuator Toevoeging/Terugtrekkingskracht

[Eenheid: kgf]

Kringen Bij Aanvankelijk
Toevoeging (Max.) (Min.) terugtrekking
- 4.50 1.00







3, Toepassing fied van product



De terminal zal met de A3800-reekshuisvesting, en het wilwerk samen aan prestaties worden gebruikt goed

in stroom en signaaltransmissie.



4, FAQ


Q: Staat u veelvoudig ontwerp toe per opstelling?
A: Yes.We keuren OEM/ODM-de dienst goed en staan veelvoudig ontwerp per opstelling toe.

Q: Hoe lang verschepend duren?
A: Het hangt van de de bestemmingsplaats en hoeveelheid af. In meest ontwikkelde land, is de levering door Gevoede x/UPS/DHL normaal 2-3 dagen (exclusief weekends).

Q: Hoe worden de goederen verpakt?
A: Gewoonlijk in PE bads, buis, pijp en met buitenkartondoos.



5, kunnen wij veelvoudige, veilige en snelle verzending voor u aanbieden!



Wij hebben zeer goede samenwerking met het bedrijf van de wereld famouse levering, en het blik biedt ons de goede dienst en gunstige prijs aan. Het is zeker dat elke zaken tussen ons snel en gelukkig zullen zijn. Kies ons! Verbind de realistische en elektronische wereld.
