| Categorie: | draadhuisvesting | Geschikte Terminal: | A1002T |
|---|---|---|---|
| Materiaal: | Nylon66 UL94V-0 | Draadwaaier: | AWG28# aan 32# |
| Geslacht: | Wijfje | Posities: | 2 tot 30 spelden (kringen) |
| Markeren: | PCB aan Draadschakelaars,Raad aan Draadschakelaars |
||
1, de specificatiedetails van het Product
| Basisgrootteinformatie | |||
| Kleur | Wit | ||
| Hoogte | 1.0mm | ||
| Huisvestingsmateriaal | Nylon66 UL94V-0 | ||
| Toepassing | Signaal, in te schepen draad | ||
| De Diameter van de draadisolatie | 0.80mm max. | ||
| Eindverwerkingsprocédé | E-stempelt vóór tin-geplateerd of gouden-plotseling | ||
| Elektrische eigenschappen | |||
| Huidige Classificatie | 1A AC, gelijkstroom | ||
| Voltageclassificatie | 50V AC, gelijkstroom | ||
| Contactweerstand | 30mΩ maximum | ||
| Isolatieweerstand | 100mΩ min | ||
| Het weerstaan van Voltage | 500V AC/minute | ||
| Mechanische eigenschappen | |||
| Temperatuurwaaier | -25℃ aan 85 ℃ | ||
| Eindtoevoegingskracht | 0.50kgf (Max.) | ||
| Terminal/de Kracht van het Huisvestingsbehoud | (Min.) 0.50kgf | ||
| De Kracht van het speldbehoud | (Min.) 0.50kgf | ||
| Andere informatie tevreden controleert vriendelijk het volgende beeld. | |||
2, Relevant techniektekening en testrapport
De volgende gehechtheid is gedetailleerd productdossier voor uw verwijzing, zal het aan u nuttig zijn.
3, Hoofd het testen rapport
3. Classificaties & Toepasselijke Draden
| Punt | Norm | ||
| Nominale spanning (Max.) | 50V AC/DC | Isolatie O.D. 0.80mm (Max.) | |
| Geschatte Huidige (Max.) en Toepasselijke Draden | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.5A AC/DC | ||
| Omgevingstemperatuurwaaier | -25℃ ~ +85℃* | ||
*: Met inbegrip van eindtemperatuurstijging
4. Elektroprestaties
| Testbeschrijving | Procedure | Vereiste | |
| 4-1 |
Contactweerstand
|
Partnerschakelaars, maatregel door droge kring, 20mV-max., 10mA. (Gebaseerd op JIS C5402 5,4) | 20mΩ (Max.) |
| 4-2 | Isolatieweerstand | De partnerschakelaars, passen 500V gelijkstroom tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.2/mil-std-202 Methode 302 Cond. B) | (Min.) 100MΩ |
| 4-3 | Diëlektrisch Weerstaand Voltage | De partnerschakelaars, passen 250V AC (rms) 1 minuut tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.1/mil-std-202 Methode 301) | Geen Analyse. |
| 4-4 | Contactweerstand op Geplooid Gedeelte | Plooi de toepasselijke draad op de terminal, maatregel door droge kring, 20mV (Max.). , 10mA. | 5mΩ (Max.) |
5. Mechanische Prestaties
| Testbeschrijving | Procedure | Vereiste | ||
| 5-1 | Actuator Toevoeging & Terugtrekkingskracht | Het tussenvoegsel en trekt schakelaars naar rato van snelheidsterug 25±3mm/minuut. | Verwijs naar paragraaf 7 | |
| 5-2 | Het plooien trekt Kracht terug | Bevestig de geplooide terminal, pas as toe terugtrekken kracht op de draad bij de snelheidsrat van 25±3mm/minuut. (Gebaseerd op JIS C5402 6,8) | AWG#28 | 1.0kgf (Min) |
| AWG#30 | 0.8kgf (Min) | |||
| AWG#32 | 0.5kgf (Min) | |||
| 5-3 | Eindtoevoegingskracht. | Neem de geplooide terminal in de huisvesting op. | 0.50kgf (Max.) | |
| 5-4 | Terminal/de Kracht van het Huisvestingsbehoud. | Pas as toe terugtrekken kracht naar rato van snelheids25±3mm/minuut op de terminal die in de huisvesting wordt geassembleerd. | (Min.) 0.50kgf | |
| 5-5 | Speld Behoudkracht | Pas asduwkracht naar rato van snelheidstoe 25±3mm/minuut | (Min.) 0.50kgf | |
| 5-6 | Duurzaamheid | Wanneer herhaaldelijk gekoppeld tot 50 cycli door het tarief van cyclus 10 per minuut. | Contactweerstand 40mΩ (Max.) | |
| 5-7 | Trilling |
Omvang: 1.5mm pp Bereiktijd: 10-55-10 Herz in 1 minieme Duur: 2 uren in elke X.Y.Z schaft af. (Gebaseerd op mil-std-202 Methode 201A) |
Verschijning Geen Schade. Contactweerstand 40mΩ (Max.) Discontinuïteit 1 μsec. (Max.) |
|
| 5-8 | Fysieke Schok | 490m/s ² {50G}, 3 slagen in elke X.Y.Z schaft af. (Gebaseerd op JIS c0041/mil-std-202 Methode 213B Cond. A) | ||

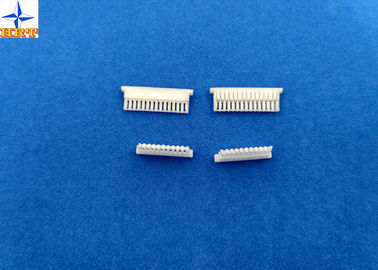

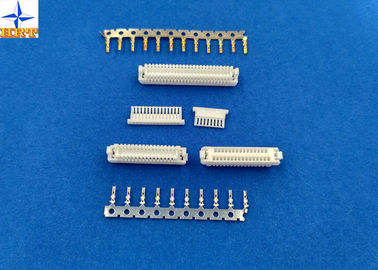

draad om schakelaar met Bslot 1.0mm in te schepen hoogtedraad die witte kleurenschakelaar huisvest

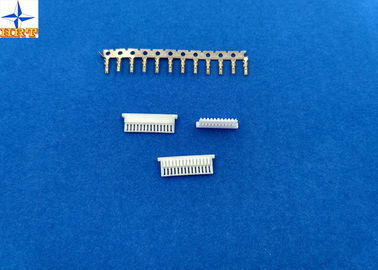

2pin aan 16pin werpt de Draad om Schakelaars in te schepen 2.50mm Enige Rij met Slothuisvesting
