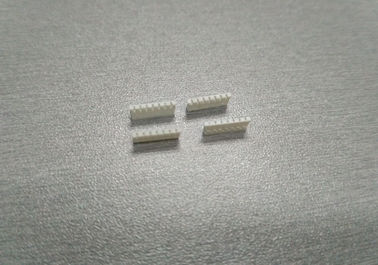

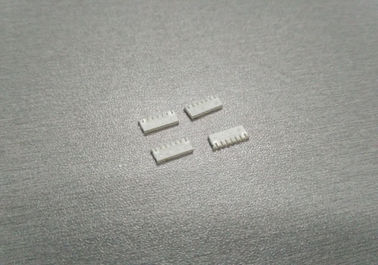

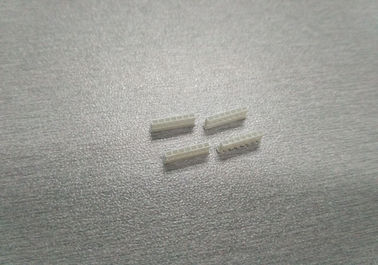

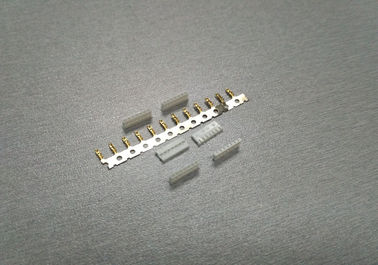

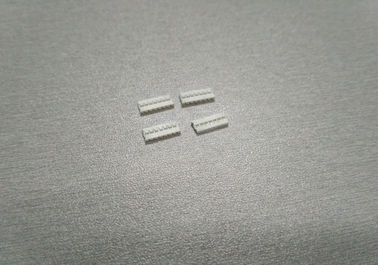

1.20mm hoogte Molex 78172 Draad om Huisvesting voor schakelaars van de de slijpsteenbatterij van PAD in te schepen de Mobiele

1.20mm pitch Molex 78172 Wire to Board Housing for PAD Mobile hone Battery connectors

Productdetails:

Plaats van herkomst:	Dongguan, China (vasteland)
Merknaam:	HRT
Certificering:	ISO9001/ ISO14001/UL/RoHS/REACH
Modelnummer:	0010.A1201H-7P

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5000 PC 's
Prijs:	negotiable
Verpakking Details:	Zak met buitenkarton
Levertijd:	5 tot 8 werkdagen na gecontroleerde betaling
Betalingscondities:	TT, Western Union, Paypal, L/C
Levering vermogen:	1000k PCs per maand

Contact nu

Gedetailleerde productomschrijving

kleur:	witte	Toonhoogte:	1.20mm
Materiaal:	PA66 UL94V-0; LCP UL94V-0 (HF)	Draadwaaier:	AWG28# aan 32#
Milieubescherming Klasse:	Vrij halogeen (HF)
Markeren:	Mannelijke Kopbalschakelaars , 6 speldschakelaar

Vergulde Eindraad om schakelaarhoogte 1.0mm in te schepen Huisvesting met PA66-Materialen

1, de specificatie van het product met inbegrip van basisgrootteinformatie, elektrische en mechanische eigenschappen.

1. Basisinformatie:
Kleur: Wit
Hoogte: 1.20mm
Kringen: 2 tot 8 posities
Rij nr.: Kies uit
Isolatie OD: 0.80mm
Verpakkend type: Zak
Draadwaaier: AWG32# aan 28#
Isolatiemateriaal: LCP, UL94V-0; PA66, UL94V-0
Aangepaste delen: A1201 reekswafeltje
Toepassing: Signaal, in te schepen draad
Eindmaterialen: Fosfoorbrons
Beëindig terminal: Gouden-plotseling type
Eindpakket: 20K PCs/spoel
Eindverwerkingsprocédé: E-stempelt vóór tin-geplateerd

2. Elektrokenmerk:
Huidige classificatie: 1A AC, gelijkstroom
Voltageclassificatie: 125V AC, gelijkstroom
Contactweerstand: 20mΩ
Isolatieweerstand: 100mΩ
Het weerstaan van voltage: 500V AC/minute

3. Mechanisch kenmerk:
Temperatuurwaaier: -25 - 85°C
Eindtoevoegingskracht: (maximum) 1.50kgf
Terminal/de kracht van het huisvestingsbehoud: 0.40kgf (min)
De kracht van het speldbehoud: 0.50kgf (min)

2, Verwant tekening en rapport

Tekening van product

1.20mm hoogte Molex 78172 Draad om Huisvesting voor schakelaars van de de slijpsteenbatterij van PAD in te schepen de Mobiele

Het testen van rapport

Dit document is het bezit van de Onderneming van Xin Pei en geleverd op de uitdrukkelijke voorwaarde dat het niet moet worden onthuld, helemaal of gedeeltelijk, voor vervaardiging of verkoop door iedereen buiten de Onderneming van Xin worden gereproduceerd of worden gebruikt Pei.

Zonder zijn voorafgaande toestemming, en dat geen recht wordt verleend om eender welke informatie in dit document te onthullen of te gebruiken.

1. Werkingsgebied

Deze specificatie voldoet de eisen ten aanzien van productprestaties van 1.20mm in te schepen hoogtedraad

schakelaarsreeks.

2. Bouw, Afmetingen, Materiaal & Plateren

Zie de tekeningen in bijlage

3. Classificaties & Toepasselijke Draden

Punt	Norm
Nominale spanning (Max.)	50V AC/DC
Geschatte Huidige (Max.) en Toepasselijke Draden	AWG#28	1.5A AC/DC
	AWG#30	1.0A AC/DC
Omgevingstemperatuurwaaier	-25℃ ~ +85℃*

*: Met inbegrip van eindtemperatuurstijging

4. Elektroprestaties

Testbeschrijving		Procedure	Vereiste
4-1	Contactweerstand	Partnerschakelaars, maatregel door droge kring, 20mV-max., 10mA. (Gebaseerd op JIS C5402 5,4)	20mΩ (Max.)
4-2	Isolatieweerstand	De partnerschakelaars, passen 500V gelijkstroom tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.2/mil-std-202 Methode 302 Cond. B)	(Min.) 100MΩ
4-3	Diëlektrisch Weerstaand Voltage	De partnerschakelaars, passen 500V AC (rms) 1 minuut tussen aangrenzende terminal of grond toe. (Gebaseerd op JIS C5402 5.1/mil-std-202 Methode 301)	Geen Analyse.
4-4	Contactweerstand op Geplooid Gedeelte	Plooi de toepasselijke draad op de terminal, maatregel door droge kring, 20mV (Max.). , 10mA.	5mΩ (Max.)

5. Mechanische Prestaties

Testbeschrijving		Procedure	Vereiste
5-1	Actuator Toevoeging & Terugtrekkingskracht	Het tussenvoegsel en trekt schakelaars naar rato van snelheidsterug 25±3mm/minuut.	Verwijs naar paragraaf 7
5-2	Het plooien trekt Kracht terug	Bevestig de geplooide terminal, pas as toe terugtrekken kracht op de draad bij de snelheidsrat van 25±3mm/minuut. (Gebaseerd op JIS C5402 6,8)	AWG#28	0.9kgf (Min)
5-2	Het plooien trekt Kracht terug		AWG#30	0.7kgf (Min)
5-3	Eindtoevoegingskracht.	Neem de geplooide terminal in de huisvesting op.	1.50kgf (Max.)
5-4	Terminal/de Kracht van het Huisvestingsbehoud.	Pas as toe terugtrekken kracht naar rato van snelheids25±3mm/minuut op de terminal in de huisvesting wordt geassembleerd die.	(Min.) 0.40kgf
5-5	Speld Behoudkracht	Pas asduwkracht naar rato van snelheidstoe 25±3mm/minuut	(Min.) 0.50kgf
5-6	Duurzaamheid	Wanneer herhaaldelijk gekoppeld tot 10 cycli door het tarief van cyclus 10 per minuut.	Contactweerstand: 40mΩ (Max.)
5-7	Trilling	Omvang: 1.52mm pp Bereiktijd: 10-55-10 Herz in 1 minieme Duur: 2 uren in elke X.Y.Z schaft af. (Gebaseerd op mil-std-202 Methode 201A)	Verschijning Geen Schade. Contactweerstand 40mΩ (Max.) Discontinuïteit 1 μsec. (Max.)
5-8	Fysieke Schok	490m/s ² {50G}, 3 slagen in elke X.Y.Z schaft af. (Gebaseerd op JIS c0041/mil-std-202 Methode 213B Cond. A)

6. Milieuprestaties en anderen

Testbeschrijving		Procedure	Vereiste
6-1	Temperatuurstijging	Het dragen schatte huidige lading. (Gebaseerd op UL 498)	30℃ (Max.)
6-2	Hittebestendigheid	85±2℃, 96 die uren (op JIS c0021/mil-std-202 Methode 108A Cond worden gebaseerd. A)	Verschijning Geen Schade. Contactweerstand 40mΩ (Max.)
6-3	Koude Weerstand	-25±3℃, 96 die uren (op JIS C0020 worden gebaseerd)	Verschijning Geen Schade. Contactweerstand 40mΩ (Max.)
6-4	Vochtigheid	Temperatuur: 40±2℃ Relatieve Vochtigheid: 90~95% Duur: 96 uren (Gebaseerd op JIS c0022/mil-std-202 Methode 103B Cond. B)	Verschijning Geen Schade. Contactweerstand 40mΩ (Max.) (Min.) isolatieweerstand 100MΩ Het diëlektrische Weerstaande Voltage moet 4-3 ontmoeten
6-5	Temperatuur het Cirkelen	10 cycli van: a) -25℃ 30 minuten b) +85℃ 30 minuten (Gebaseerd op JIS C0025)	Verschijning Geen Schade. Contactweerstand 40mΩ (Max.)
6-6	Zoute Nevel	Tin-geplateerd 12 uren/Vergulde 24 urenblootstelling aan een zoute nevel van de 5±1% oplossing bij 35±2℃. (Gebaseerd op JIS c0023/mil-std-202 Methode 101C Cond. B)
6-7	SO2 Gas	24 urenblootstelling aan 50±5ppm. SO2 gas bij 40±2℃.
6-8	NH3 Gas	40 minuten blootstelling aan NH3 gas die van 28%-Ammoniakoplossing verdampen.

6-9

Solderability

Het solderen Tijd: 5±0.5 seconde.

Soldeerseltemperatuur: 245±5℃

Het soldeersel die 95% van ondergedompeld gebied nat maken moet geen leegten tonen, gaten spelden

6-10

Weerstand tegen het Solderen Hitte

Wanneer het reflowing

Verwijs naar paragraaf 8

Soldeer ijzermethode

Het solderen Tijd: 5±0.5 seconde.

Soldeerseltemperatuur: 370℃ ~ 400℃

Verschijning Geen Schade.

7. Actuator Toevoeging/Terugtrekkingskracht

[Eenheid: kgf]

Kringen	Toevoeging (Max.)	(Min.) terugtrekking
		eerste	derde	tiende
02	1.84	0,41	0,15	0,12
03	2.14
04	2.45
05	2.76
06	3.06

3, FAQ

Q1: Bent u fabrikant of handelsmaatschappij?
A: Wij zijn een fabrikant met 12 van het ervarings professionele verwerkende jaar bedrijf dat zich in het produceren, onderzoek en ontwikkeling, verkoop van verscheidenheid van elektronische schakelaars, terminals, wafeltje enz. specialiseert.

Q2: Hoe te om de kwaliteit van uw producten te controleren?
A: De kwaliteit is het leven van ons bedrijf. Het QC personeel controleert elke procedure vanaf ISO9001 programma. Allen scheiden geteste are100% alvorens te verschepen.

Q3: Hoe kan ik de steekproef krijgen?
A: De steekproef is kostenloos, maar de vervoersprijs zal beared door klanten zijn.

Q4: Wat worden uw producten toegepast op?
A: Onze producten worden toegepast op automobielgebruik, conmmunicationmateriaal, industrieel gebruik, huishoudapparaat, elektronika, enz.

4, Ons gamma van de producttoepassing
Gelieve te controleren vriendelijk het onderstaande beeld, kunt u onze hoofdpartner en klant direct kennen. U kunt wijze keus als hen maken. Onze producten worden hoofdzakelijk gebruikt in draad aan draad het verbinden, macht, binnen van sommige machines en sommige toestellen, of macht van PCB-raad. Tussen haakjes, worden elk van deze reeksen prodcut voldaan aan BEREIK, UL, RoHS srandard. om evironment te beschermen furthur, zijn sommige delen vrij halogeen.
